大连偶合器的应用范围

限矩型液力大连偶合器 广泛应用于:
冶金设备:炼焦炉推焦机、校直机、挤压机、轧钢机、离心浇注机。
矿山机械:钻采机械、各种破碎机、球磨机、搅拌机、刨煤机、洗煤机、离心分析机、矿用泥浆泵、筛选机、巷道掘进机、巷道风机。
起重运输机械:各种带式输送机、刮板输送机、链板输送机、螺旋输送机、悬挂式输送机、自行式矿车、斗轮堆取料机、门座式起重机行走机构、提升机。
工程机械:单斗挖掘机、斗轮挖掘机、叉车、塔式起重机、门式起重机、桥式起重机、集装箱起重机、混凝土搅拌机、卷扬机、铲运机、平地机、压路机、铺路机。大连偶合器拉马
石油机械:油田抽油机、泥浆搅拌机。

建筑机械:球磨机、制砖机、制瓦机、单双辊碎渣机。大连偶合器安装
制革机械:制革转鼓、皮革振动拉软机、管束式干燥机。
纺织机械:气流纺纱机、梳棉机、粗纱机、条卷机、并卷机、精梳机。
轻工机械:刨花板铺设机、烟花烘干机、制绳机、洗毯机、洗涤机、脱水机、工业冼衣机、游艺机。大连偶合器快速拆装
调速型液力偶合器广泛用于:
风机类:转炉排烟风机、电炉除尘风机、高炉鼓风机、高炉除尘风机、化铁炉鼓风机、烧结风机、加热炉鼓风机、加热引风机、预热循环风机、均热炉鼓风机、均热炉引风机、空调风机、煤粉风机、排粉风机、矿井送风机、通风机、高压透平压缩机、煤气压缩机、水泥立窑罗茨风机、水泥回转窑窑尾风机等。
泵类:城市给水泵、发电厂锅炉给水泵、执网循环水泵、冷凝水泵、灰渣泵、泥浆泵、成品油泵、原油泵、油田注水泵、柱塞泵、钠泵、输油泵等。
其它:离心机、搅拌机、注水机、大型带式输送机、环锤破碎机、柴油机冷却风扇、挖泥船的挖泥机、船用螺旋推进器、船用发电机组、舰船、气垫船、压缩机、大型球磨机、废钢切碎机、木材切碎机、风扇式磨煤机等。大连偶合器拆卸

大连偶合器拉马大连偶合器快速拆装大连偶合器大连偶合器安装大连偶合器拆卸

如何提升大连偶合器安装顺序

若是电机轴和减速机输入轴的同轴度没有调整好会造成液力大连偶合器 的过早损坏,所以,必须要先调整好减速机输出轴和主轴的链接。先把减速机和底座使用螺栓进行坚固,把螺栓螺母和夹板、量块都固定在电机的轴上。这里,测量面和轴的表面是需要接触的。大连偶合器拉马

接下来转动电机轴,使用另一个量块和塞尺组成的测量组合来测量减速机轴之间的间隙。分别从八个不同的位置来进行测量,测量结果相同,则说明同轴度已经调整好了。在测量的时候,*个量块转到*上方的位置,进行两个点的测量,转到左侧,进行左侧两个点的测量。当*开始的两个点数据有出入的话,那么要对电机底座进行调整,可以进行顺时针或者逆时针的转动或者是平移。大连偶合器快速拆装
其他测量点也是如此,直到同轴为止,*把地脚螺栓上号拧紧,再次进行同轴度检查。若是无误,便把电机底座的四个螺栓的顶部都接触到电机座,此时不需要用太大利器。然后把电机拆下来,大连偶合器安装,安装后耦合器之后把电机装回去到原来的位置上。需要注意的是,在此时,必须密切的注意点击做的前面侧面和四个螺栓的顶部都必须接触到紧固电机的地脚螺栓。而且,在拧紧螺栓的时候,电机不能有所异动。大连偶合器拆卸
监测在拧紧螺栓的时候电机是否异动可以利用百分表来进行,在侧面放置一块百分表,可以从读数上看出电机是否进行了移动。

大连偶合器拉马大连偶合器快速拆装大连偶合器大连偶合器安装大连偶合器拆卸

大连偶合器易熔塞的作用是什么?——大连营城液力

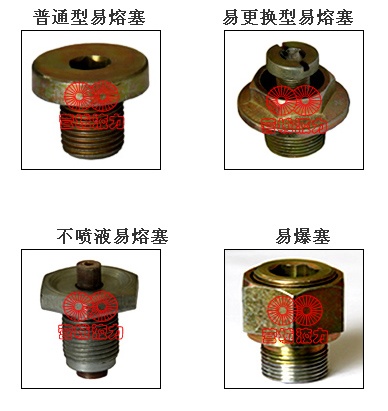

易熔塞,即大连偶合器 易熔塞。在目前矿山、冶金、起重运输等领域的胶带皮带输送机、刮板机、转载机、提升机、塔式起重机等设备传动装置中已广泛使用的偶合器上,实现过热保护的金属塞体。大连偶合器 易熔塞的作用是什么? 大连偶合器拆卸

易熔塞的作用简单说是过热(过载)保护,在实际作业中,当大连偶合器拉马在低转速比下较长时间运行运转,或者长时间持续过载保护,工作液油温度升高,达到规定值(正常125摄氏度,奥创液力可定制如140摄氏度、160摄氏度等)时,易熔合金会熔化,液油喷出,使泵轮空转,不再传递功率,从而实现过载保护。大连偶合器快速拆装

需要注意的是,大连偶合器 壳体多为铝合金材质,质地较软,易熔塞材质为铜铁或Q235碳素钢,质地较硬,安装拆卸及换新时不要用力过猛,避免螺孔滑丝。更不可违章操作,将其安装在注液注油孔上,或用普通螺栓代替。以免过热保护装置不能发挥正常的过热保护作用。大连偶合器安装

大连偶合器拉马大连偶合器快速拆装大连偶合器大连偶合器安装大连偶合器拆卸

大连偶合器的结构—大连营城液力

  大连偶合器 是一种液力传动装置,又称液力联轴器。在不考虑机械损失的情况下,输出转矩与输入转矩相等。它的主要功能有两个方面,一是防止发动机过载,二是调节工作机构的转速。

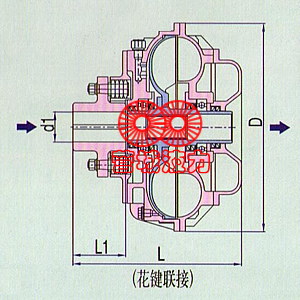

  大连偶合器结构

  大连偶合器是以液体为工作介质以液体的动能来实现能量传递的装置,即将液体的动能转变为机械能的装置。大连偶合器拉马

  泵轮:能量输入部件,它能接受发动机传来的机械能并将其转换为液体的动能。涡轮:能量输出部分,它将液体的动能转换为机械能而输出。

  导轮:液体导流部件,它对流动的液体导向,使其根据一定的要求,按照一定的方向冲击泵轮的叶片。大连偶合器快速拆装

  大连偶合器 :只有泵轮和涡轮组成的液力元件

  大连偶合器 :由泵轮、涡轮和导轮组成的液力元件大连偶合器安装

  液力机械变矩器:液力变矩器和机械元件组成的液力元件

  由于液体ATF在液力耦合器中作循环流动时,有受到任何其它附加外力,故发动机作用于泵轮上的转矩与涡轮所接收并传给从动轴的转矩相等。大连偶合器拆卸

大连偶合器拉马大连偶合器快速拆装大连偶合器大连偶合器安装大连偶合器拆卸

大连偶合器的机构—大连营城液力

  大连偶合器 是一种液力传动装置,又称液力联轴器。在不考虑机械损失的情况下,输出力矩与输入力矩相等。它的主要功能有两个方面,一是防止发动机过载,二是调节工作机构的转速。其结构主要由壳体、泵轮、涡轮三个部分组成。 大连偶合器快速拆装
   大连偶合器 的机构:
   大连偶合器安装 在发动机飞轮上,泵轮与壳体焊接在一起,随发动机曲轴的转动而转动,是液力偶合器的主动部分:涡轮和输出轴连接在一起,是液力偶合器的从动部分。泵轮和涡轮相对安装,统称为工作轮。在泵轮和涡轮上有径向排列的平直叶片,泵轮和涡轮互不接触。两者之间有一定的间隙(约3mm~4mm);泵轮与涡轮装合成一个整体后,其轴线断面一般为圆形,在其内腔中充满液压油。 大连偶合器拉马

  当发动机运转时,曲轴带动液力偶合器的壳体和泵轮一同转动,泵轮叶片内的液压油在泵轮的带动下随之一同旋转,在离心力的作用下,液压油被甩向泵轮叶片外缘处,并在外缘处冲向涡轮叶片,使涡轮在液压冲击力的作用下旋转;冲向涡轮叶片的液压油沿涡轮叶片向内缘流动,返回到泵轮内缘的液压油,又被泵轮再次甩向外缘。液压油就这样从泵轮流向涡轮,又从涡轮返回到泵轮而形成循环的液流。 大连偶合器拆卸

大连偶合器拉马大连偶合器快速拆装大连偶合器大连偶合器安装大连偶合器拆卸

大连偶合器的安装实施方法—大连营城液力

大连偶合器安装
(1) 电机和工作机之间留足够安装 大连偶合器 的空间位置。
(2) 将键分别装入电机和工作机轴上的键槽中并在轴上涂润滑油。
(3)可借助偶合器轴上的螺纹孔用相应的工具将偶合器平稳地与电机输入轴连接。 大连偶合器拉马
(4)将电机与偶合器的半联轴节联接,保证轴向间隙为2-4mm。
(5)电机轴与工作机轴同心度,径向误差为≤0.3mm,角误差≤40’,可用垫片或弹性板调整。 大连偶合器快速拆装

(6)安装完后,把电机和工作机底脚螺栓拧紧,还须用角尺检查一下电机和工作机的同心误差是否在允差范围内。同心误差可在弹性半联轴节的较大外径下测得。若要求准确,可用千分表测量。如超差,必须调整到允差范围内。
(7)对工作机高速轴为1:10锥度,安装时,请用随偶合器配带的专用密封件固定螺母来固定,以防漏油。 大连偶合器拆卸
注意:安装时不允许用压板、铁锤敲打,也不允许热装,以免损坏元件和密封。TVA型可借助螺纹孔将偶合器与工作机输入轴平稳地代入。YOX、YOXII型亦可参与此法,将后辅室、螺塞、O型圈拆开后,应用相应工具安装。

大连偶合器拉马大连偶合器快速拆装大连偶合器大连偶合器安装大连偶合器拆卸

大连偶合器的作用原理—大连营城液力

大连偶合器拉马大连偶合器快速拆装大连偶合器大连偶合器安装大连偶合器拆卸

液力耦合器结构形式比较多,不同的液力耦合器在结构与原理上略有不同,但是其基本原理是相同的,都是通过泵轮将机械能转化为液体的动能,再由流动的液体冲击涡轮,实现液体动能向机械能的转化,向外输出动力。 大连偶合器拉马

   大连偶合器 具有以下优点:

  1、无级调速,在输人转速不变的情况下,可以输出连续、无级变化的转速。

  2、工作平稳,可以平稳地起动、加速、减速、停止。

  3、空载起动,电动机能空载或轻载起动,故可选用zui经济的电动机及电控设备,降低起动电流,节约电能。 大连偶合器快速拆装

  4、隔离振动,液力偶合器的泵轮与涡轮之间没有机械,转矩通过工作液体传递,是柔性连接。当主动轴有周期性振动(如扭振)时,不会传到从动轴上,具有良好的隔振效果,能减缓冲击负荷,延长电动机及泵与风机的机械寿命。

  5、过载保护,由于液力偶合器是柔性传动,其泵轮与涡轮之间有转速差,故当从动轴阻力矩突然增加时,转差就增大,甚至制动,而原动机仍能继续运转,而不致烧毁,泵与风机也可受到保护。 大连偶合器安装

  6、无机械磨损,因泵轮和涡轮间无直接的机械接触,故工作可靠,能长期无检修运行,寿命长。

  7、便于控制,液力偶合器是无级调速,故便于实现自动控制,适宜各伺服系统控制。 大连偶合器拆卸

  8、节能,与阀门节流调节相比较,节能效果显著。

大连偶合器安装—大连营城液力

大连偶合器拉马大连偶合器快速拆装大连偶合器大连偶合器安装大连偶合器拆卸

大连偶合器安装
(1) 电机和工作机之间留足够安装 大连偶合器 的空间位置。
(2) 将键分别装入电机和工作机轴上的键槽中并在轴上涂润滑油。
(3)可借助偶合器轴上的螺纹孔用相应的工具将偶合器平稳地与电机输入轴连接。 大连偶合器拉马

(4)将电机与偶合器的半联轴节联接,保证轴向间隙为2-4mm。
(5)电机轴与工作机轴同心度,径向误差为≤0.3mm,角误差≤40’,可用垫片或弹性板调整。 大连偶合器快速拆装
(6)安装完后,把电机和工作机底脚螺栓拧紧,还须用角尺检查一下电机和工作机的同心误差是否在允差范围内。同心误差可在弹性半联轴节的较大外径下测得。若要求准确,可用千分表测量。如超差,必须调整到允差范围内。

(7)对工作机高速轴为1:10锥度,安装时,请用随偶合器配带的专用密封件固定螺母来固定,以防漏油。 大连偶合器拆卸
注意:安装时不允许用压板、铁锤敲打,也不允许热装,以免损坏元件和密封。TVA型可借助螺纹孔将偶合器与工作机输入轴平稳地代入。YOX、YOXII型亦可参与此法,将后辅室、螺塞、O型圈拆开后,应用相应工具安装。

液力大连偶合器易熔塞解析

液力 大连偶合器 易熔塞是一种熔化型的安全泄压装置,它是一个钢制的短管状塞子,中间灌注有易熔合金,用塞子外面的螺纹与容器的管接头联接。

液力偶合器易熔塞属于“熔化型”(“温度型”)安全泄放装置,它的动作取决于容器壁的温度。当容器意外受热,温度升高时,易熔合金即被熔化,器内气体即从塞子中原来填充有易熔合金的孔中排出。但是,这种安全泄压装置只适用于防止器内气体由于温度升高而造成超压。
液力大连偶合器拉马 易熔塞标准常规温度T=125℃±5℃.对于频繁启动或沉重大惯量负载启动时间较长的工况,可选用140℃或160℃的易熔合金塞,但可能会影响缩短骨架油封的寿命,在机械超载或过载情况下,偶合器泵轮与涡轮滑差增大,产生功率损失即而转换为热能(液力偶合器中的工作液温度升高)。限矩型液力偶合器有一个或多个易熔塞。易熔塞的芯部有低熔点合金,在一定的温度下(120-140-160等)熔化。在此以后,工作液喷出,功率的传递将被切断。所以,易熔塞选用时须谨慎考虑各方因素。 大连偶合器快速拆装

预防液力偶合器易熔塞在使用过程中发生损坏,主要需要注意以下几点:

1、充油量过少,要按要求充油。

2、偶合器漏油,按期检查结合面及轴端是否渗漏,更换密封。

3、产生过载,按期检查功率消耗,排除过载。 大连偶合器安装

4、工作机有制动现象,按期检修工作机,排除制动故障。

5、频繁启动,不得过于频繁启动。

6、启动时间过长,需检查功率消耗。

7、偶合器规格过小,更换合适的偶合器。

最后,在拆卸液力耦合器易熔塞、注油塞、防爆塞时,人体及面部应避开塞体油口喷油方向,先用扳手旋松塞体几扣,停留一段时间放出偶合器腔内压力后,再完全旋出塞体,防止偶合器内部介质液体由于高温伤人。请勿使用不合格的易熔合金塞、易爆塞、易熔片。 大连偶合器拆卸

大连偶合器拉马大连偶合器快速拆装大连偶合器大连偶合器安装大连偶合器拆卸

简述大连偶合器都应用在哪些领域

液力偶合允许汽车在运行时制动。当车轮制动器锁止驱动轴时,变速器内部旋转的部件以及输入轴和涡轮也同时被锁止。然而,大连偶合器拉马 和直接的机械连接(手动的离合器)不同,发动机飞轮和变矩器壳体及泵轮依旧在旋转。

工作效率高、功能强大的中意矿机履带式建筑垃圾再生利用破碎机采用直接驱动,具有了该档机型较低的油耗。此外,液力偶合器确保了机器的高可靠性。设备配备有机载发电机,用于驱动独立的预筛分装置、卸料槽和输送带。通过这款新机型,为争取市场中的更大份额并长期立足于该市场打下了良好基础。

这时在偶合的泵轮和涡轮之间的油液上,建立了一个“剪切”的动作,使变矩器油温迅速上升。过热会对变矩器和自动变速器造成损害,这也就是前面提到的,为什么在十字路口长时间等待红灯或者堵车情况下,建议把预选杆置于“N”档位的原因,尽量减少出现变矩器的“制动转矩”。大连偶合器快速拆装

大连偶合器 介绍说,变矩器新增了一个导轮,它介于泵轮和涡轮之间,导轮通过中间的单向离合器内花键和固定轴相连,固定轴与变速器壳体连接,它允许导轮在一个方向自由旋转,而在另一个旋转方向则锁止。增加导轮的目的,是为了使变矩器在某些工况下具有增大扭矩的功能。导轮的叶片通常由铝合金浇铸而成,其叶片呈斜面。 大连偶合器安装

制砂机的基础排矿槽要铺设一层金属板,并具有足够的倾斜角度,以免阻碍破碎后的产品顺利排出。破碎能力大,电动机与减速器之间用限距型液力偶合器联接,防止动力过载,传感器过载保护,安全可靠。齿辊间距液压调整,齿辊轴承集中润滑。齿形优化设计,拉剪力选择破碎,高效低耗,出粒均匀。 大连偶合器拆卸
